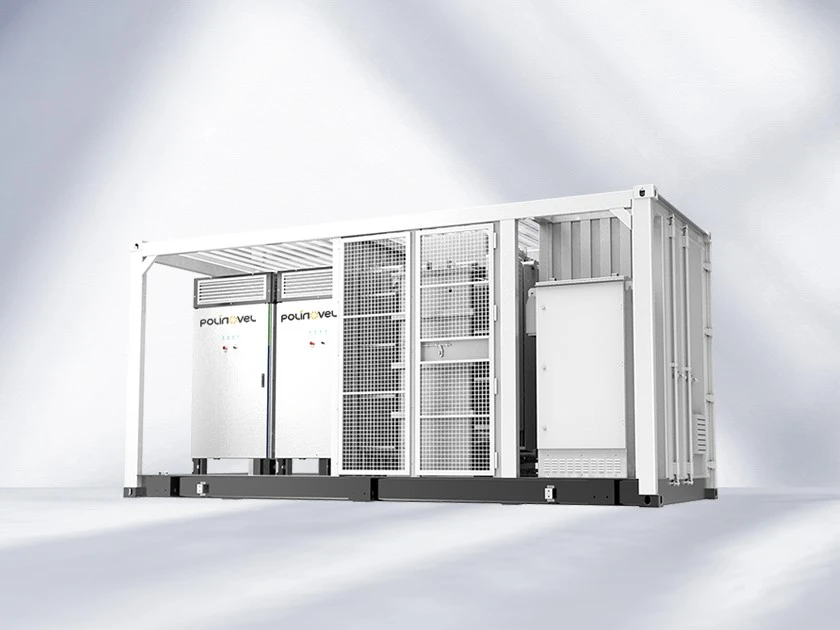

PCS un transformatora integrētais konteiners
PCS un transformatora integrētais konteiners ir lieljaudas{0}}centralizēts barošanas bloks, kas paredzētslietderība-mēroga enerģijas uzglabāšanasistēmas, kurām nepieciešama efektīva PCS pārveidošana un vidēja sprieguma{0}}tīkla savienojums.
Tas integrē PCS pārveidošanu un{0}}paaugstinātu transformatora funkcionalitāti vienā elektriskā vienībā, nodrošinot kompaktu un efektīvu saskarni starp akumulatoru sistēmām un tīklu. Salīdzinot ar atsevišķām PCS un transformatoru instalācijām, šis risinājums samazina elektrības saskaņošanas darbu uz vietas, vienkāršo sistēmas izkārtojumu un uzlabo vispārējo integrācijas efektivitāti lieliem-BESS projektiem.
Mūsu enerģijas uzglabāšanas konteineru galvenās iezīmes
PCS un transformatora integrētā arhitektūra
Sistēma integrē PCS pārveidošanu un pakāpju{0}}transformatoru vienā elektriskā blokā, aizstājot tradicionālo atdalīto PCS un transformatora konfigurāciju BESS projektos.
Lieljaudas-centralizētās enerģijas pārveidošanas vienība
Sistēma ir izstrādāta kā 6900 kVA barošanas bloks, un tā nodrošina centralizētu pārveidi lielām akumulatoru enerģijas uzglabāšanas iekārtām, atbalstot stabilu lielas-jaudas jaudas pārvadi.
Vienotās elektriskās arhitektūras projektēšana
Apvienojot PCS, transformatora, aizsardzības un vadības funkcijas vienā konteinerā, sistēma samazina sistēmas sadrumstalotību un uzlabo vispārējo elektriskās struktūras konsekvenci.
Elastīgs akumulatoru sistēmas interfeiss
Atbalsta 2/4 akumulatoru grupu piekļuvi ar neatkarīgu uzlādes un izlādes kontroli, ļaujot elastīgi konfigurēt centralizētas akumulatora enerģijas uzglabāšanas sistēmas.
Specifikācija
| DC parametri | ||
| Maks. Līdzstrāvas spriegums | 1500V | |
| Maks. Līdzstrāvas strāva | 3872A | 4490A |
| Akumulatora grupas sprieguma diapazons | 1000–1500V | |
| Savienojamo akumulatoru grupu skaits | 2 | |
| Maiņstrāvas parametri (savienots{0}}tīkls) | ||
| Nominālā maiņstrāvas jauda | 3450 kW | 4000 kW |
| Nominālais tīkla spriegums | 10-35kV | |
| Nominālā tīkla frekvence | 50/60 Hz | |
| THD ar nominālo jaudu | <3% | |
| Jaudas koeficienta regulēšanas diapazons | -1~+1 | |
| Sistēmas funkcijas | ||
| Izolācijas metode | Sausais-tips/eļļā-iegremdēts transformators | |
| Maks. Sistēmas efektivitāte | 98% | |
| Aizsardzības novērtējums | IP65 (pārveidotājs) / IP54 (citi) | |
| Darba temperatūras diapazons | -40~+60℃ (>45 grādu samazināšana) | |
| Pieļaujamais mitruma diapazons | 0–100% (nekondensējošs) | |
| Maks. Darbības augstums | 5000m | |
| Dzesēšanas metode | Inteliģentā gaisa dzesēšana (pārveidotājs) | |
| Komunikācijas interfeiss | RS485 / CAN / Ethernet | |
| Mehāniskie parametri | ||
| Izmēri | 7000 × 3000 × 2896 mm (sausais tips) / 6058 × 2438 × 2896 mm (iegremdēts eļļā) | |
| Svars | 14 500 kg (sauss{1}}tips) / 15 000 kg (iegremdēts eļļā) | |
Cik daudz krātuves nes viens barošanas bloks
Enerģija vienam blokam izriet no maiņstrāvas vērtējuma un izlādes ilguma, kuram projekts ir būvēts.
| Konfigurācija | 2 stundu sistēma | 4 stundu sistēma | Bloki uz 100 MW |
|---|---|---|---|
| 3450 kW | ≈ 6,9 MWh | ≈ 13,8 MWh | 29 |
| 4000 kW | ≈ 8,0 MWh | ≈ 16,0 MWh | 25 |
Divas akumulatoru grupas katrā blokā
Specifikāciju tabulā ir norādītas divas līdzstrāvas ieejas 1000–1500 V logā ar neatkarīgu uzlādes un izlādes vadību, tāpēcakumulatoru konteinerikatram blokam ir iestatīts pēc tā, kā šo konteineru līdzstrāvas puse ir grupēta un paralēla.
Līdzstrāvas kabeļu izmēru nosaka strāva, nevis jauda
Tā kā viena un tā pati izeja tiek piegādāta jebkurā sprieguma loga punktā, sliktākais kabeļa, drošinātāju un spaiļu izvēles gadījums ir loga apakšdaļa -, kur ir spēkā kopējie 3872 A un 4490 A, aptuveni 1940 A un 2250 A uz vienu ieeju.
Kas savienojas katrā konteinera pusē
Akumulatora puse
Divas līdzstrāvas ieejas 1000–1500 V logā, kombinējot 3872 A vai 4490 A atkarībā no konfigurācijas, ar neatkarīgu uzlādes un izlādes kontroli katrai grupai.
Režģa puse
Viens vidēja{0}}sprieguma savienojums pie 10–35 kV, 50/60 Hz, ar THD zem 3% ar nominālo jaudu un jaudas koeficientu, kas regulējams no -1 līdz +1.
Kontroles puse
RS485, CAN un Ethernet savienojumam ar BMS un iekārtas vadības slāni. Punktu saraksti tiek saskaņoti ar katra projekta akumulatoru sistēmu.
Dzesēšana
Inteliģenta gaisa dzesēšana uz pārveidotāja; plašāka dzesēšanas sistēmu izvēle iekārtai tiek veikta līdzās akumulatoru konteineriem.
Vietnes aploksne
-40 līdz +60 grādi ar samazinājumu virs 45 grādiem, 0–100% nekondensējošs mitrums, augstums līdz 5000 m. Karstas vai augstas vietas jādeklarē pēc pieprasījuma.
Aizsardzība
IP65 pārveidotāja sekcijā un IP54 citur, ar elektrisko aizsardzību un sistēmas koordināciju tiek veikta ierīces iekšpusē.
Transformatora un sadales iekārtas dati, kas aizver dizainu
| Vienums | Ko tas nosaka |
|---|---|
| Transformatoru vektoru grupa | Fāzes nobīde starp LV un MV tinumiem un kā neitrāla tiek apstrādāta katrā pusē. |
| Impedances spriegums (uk%) | Bojājuma strāva veicināja tīkla darbību un sprieguma kritumu transformatorā pie pilnas slodzes. |
| Pieskaršanās diapazons | Cik tālu bloks var noturēt savu izvadi, kad tīkla spriegums mainās dienas laikā. |
| Atdzesēšanas klase | Nepārtraukts novērtējums pret piespiedu-dzesēšanas vērtējumu - AN/AF sausā-tipa uzbūvei, ONAN eļļā-iegremdētai konstrukcijai. |
| Neitrāls zemējums | Zemes kļūmes strāvas līmenis- un aizsardzības shēma, kurai tas jāatklāj. |
| MV sadales iekārtas konfigurācija | Kopnes reitings, īssavienojuma-izturība un ienākošā/padevēja izkārtojums atbilstoši IEC 62271-200. |
| Aizsardzības funkcijas | Virsstrāvas, zemējuma defekta un diferenciāļa iestatījumi, saskaņoti ar augšupējo savākšanas tīklu. |
Nosaka produkts
Izvade pie 10–35 kV, 50/60 Hz, ar THD zem 3% pie nominālās jaudas un jaudas koeficientu, kas regulējams no -1 līdz +1.. Izolācija tiek veikta ar sauso-tipu vai eļļas-iegremdētu pakāpju transformatoru.
Labots tīklā
Bojājuma līmenis pieslēguma vietā, zemējuma filozofija un savākšanas tīkla aizsardzības pakāpe. Tie nosaka sadales iekārtas nominālu un transformatora pretestību, tāpēc tos ir vērts palielināt, pirms konstrukcija ir iesaldēta.
Kādi standarti tiek piemēroti un kur
| Darbības joma | Parasti nepieciešami standarti |
|---|---|
| Ziemeļamerikas - pārveidotājs un starpsavienojums | UL 1741 ar papildinājumu, kas atbilst pieņemtajam IEEE 1547 izdevumam; IEEE 2800, kur iekārta savienojas pārraides līmenī. |
| Ziemeļamerika - sistēma un vietne | UL 9540 sistēmas līmenī ar NFPA 855 un NEC 706. pantu, kas regulē instalāciju. |
| Eiropa - pārveidotājs un tīkla savienojums | CE marķējums, IEC 62477-1 energoelektronikas drošībai un EN 50549 vai valsts kods, kas atvasināts no RfG tīkla koda. |
| Aprīkojuma standarti | IEC 60076 pakāpju -pakāpju transformatoram (vai IEEE C57.12.00, ja ir norādīts ASV-standarta transformators), IEC 62271-200 MV sadales iekārtai, IEC 61000 EMC. |
| Eļļā{0}}iegremdētas konstrukcijas | Ierobežojums atbilstoši vietējiem vides noteikumiem; IEEE 980 ir parastā atsauce apakšstaciju naftas noplūdes kontrolei. |
Kur šis bloks atrodas starp PCS konteineriem
Šis konteiners ir centralizēta iespēja: divas akumulatoru grupas baro vienu pārveidotāja pakāpi ar 3450 kW vai 4000 kW blokā.
Ja augam ir vajadzīgas vairākas grupas aiz viena augstāka{0}}novērtējuma bloka,integrēts PCS un pakāpju{0}}transformatorskonfigurācija aizņem
2 vai 4 grupas pie 6900 kVA. Ja klastera-līmeņa vadībai ir lielāka nozīme nekā bloku blīvumam,stīgu PCS pabeigta stacijapārvalda
8 vai 16 grupas uz neatkarīgiem pārveidotāju ceļiem. Visi trīs atrodas moduļu PCS konteineru klāstā.
FAQ
J: Cik daudz līdzstrāvas bloks patērē ar pilnu jaudu?
A: Tas ir atkarīgs no tā, kur iepakojums atrodas 1000–1500 V logā. Izmantojot 98% sistēmas efektivitātes rādītāju, nominālajai jaudai ir nepieciešami aptuveni 3520 A pie 1000 V 3450 kW korpusam un aptuveni 4080 A 4000 kW, samazinoties līdz aptuveni 2350 A un 2720 A pie 1500 V. Norādītā maksimālā jauda ir 3 4472 A, dalītā jauda ir 3 4472 A.
J: Cik lielu uzglabāšanas ietilpību atbalsta viens konteiners?
A: Orientējoši 6,9 MWh pie 3450 kW un 8,0 MWh pie 4000 kW divu -stundu sistēmai, dubultojot četru{5}} stundu sistēmai, pirms tiek izmantots papildu patēriņš un izlādes dziļums. Galīgā ietilpība tiek iestatīta atbilstoši izvēlētajai akumulatora sistēmai.
J: Kura transformatora opcija saglabā standarta konteinera nospiedumu?
A: Eļļas -iegremdēta konstrukcija, 6058 × 2438 mm plānā. Sausā-tipa konstrukcijas izmēri ir 7000 × 3000 mm, kas pārsniedz standarta konteinera platumu un tiek pārvadāta kā-no-gabarīta krava.
J: Cik akumulatoru grupu pievieno vienam konteineram?
A: divas līdzstrāvas ieejas 1000–1500 V diapazonā, katra ar neatkarīgu uzlādes un izlādes vadību, līdz 3872 A vai 4490 A atkarībā no izvēlētās konfigurācijas.
J: Kas notiek virs 45 grādiem vai lielā augstumā?
A: Ierīce darbojas no -40 līdz +60 grādiem ar samazinājumu virs 45 grādiem un līdz 5000 m. Vietnes, kas ir pastāvīgi karstas, augstas vai kodīgas, ir jāpaaugstina pieprasīšanas stadijā, lai to ņemtu vērā konfigurācijā.
J: Kāda informācija ir nepieciešama konfigurācijas priekšlikumam?
A: Nepieciešamais MW un MWh, akumulatora līdzstrāvas sprieguma diapazons un grupu izvietojums, tīkla spriegums un frekvence, transformatora izvēle, apkārtējās vides temperatūra un augstums, uzstādīšanas valsts un tīkla kods, kā arī mērķa piegādes datums.
Konfigurējiet PCS un transformatora integrēto konteineru
Nosūtiet akumulatora līdzstrāvas sprieguma diapazonu, nepieciešamo MW un MWh, tīkla spriegumu un vietas apstākļus, un mēs atgriezīsim atbilstošu bloka konfigurāciju ar vienu -līniju diagrammu un datu lapu.
